Terra

 Terra es una superficie que esta pensado para ser localizado en el edifico F

de la universidad Icesi  fabricado por medio de planos seriados de madera.

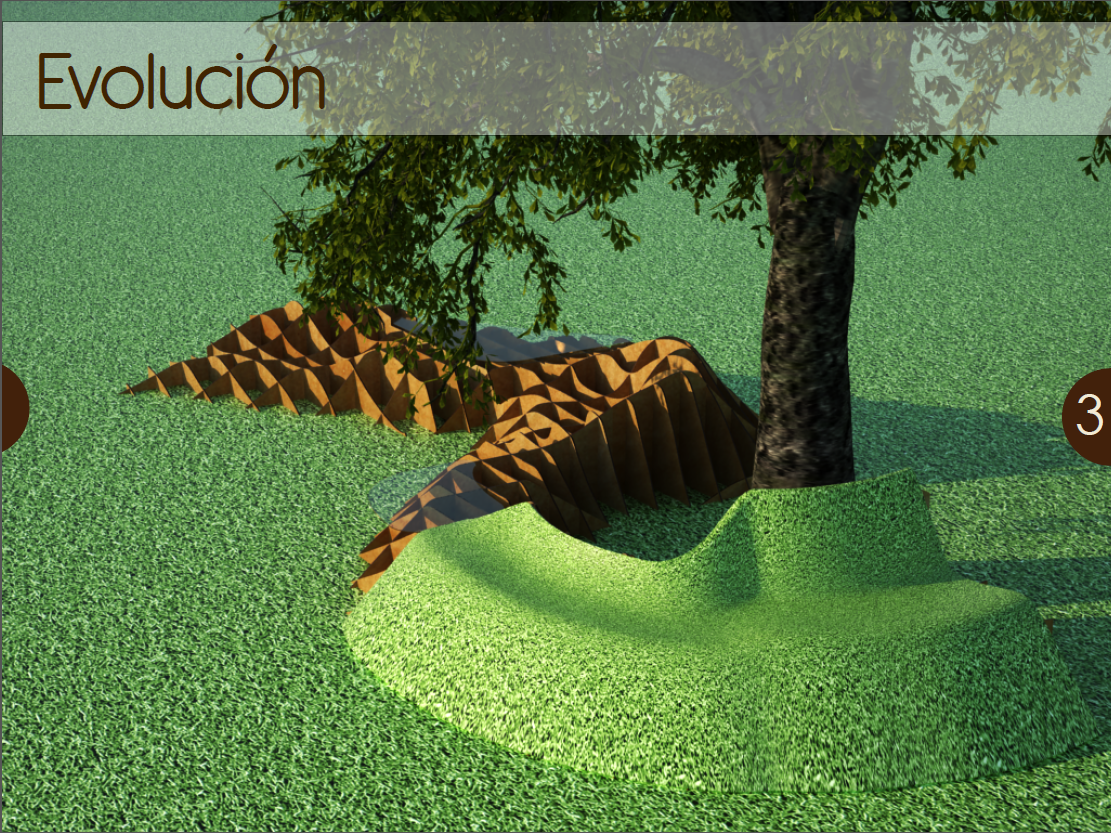

El concepto general que se manejo fue el de "rompecabezas" que se desarrollo a partir de la evolucion del mobiliario, pues inicialmente se ve simplemente como una sucesion de planos en dos sentidos, que, al agregarle tierra fertil y semillas de pasto, permite la interaccion con el usuario generando superficies de apoyo distintas.

adicionalmente, se quiso manejar el concepto de versatilidad, este se ve reflejado en las diferentes  curvaturas del mobiliario que permiten diferentes formas de uso, dependiendo de la necesidad o el deseo del usuario y generan una forma fluida que despierta el interes.

 Para la construcción de terra, se ponen los planos en el suelo, y se le introduce tierra hasta el tope de la superficie y posteriormente se le añaden semillas de césped, hasta que queda totalmente tapado por el mismo.

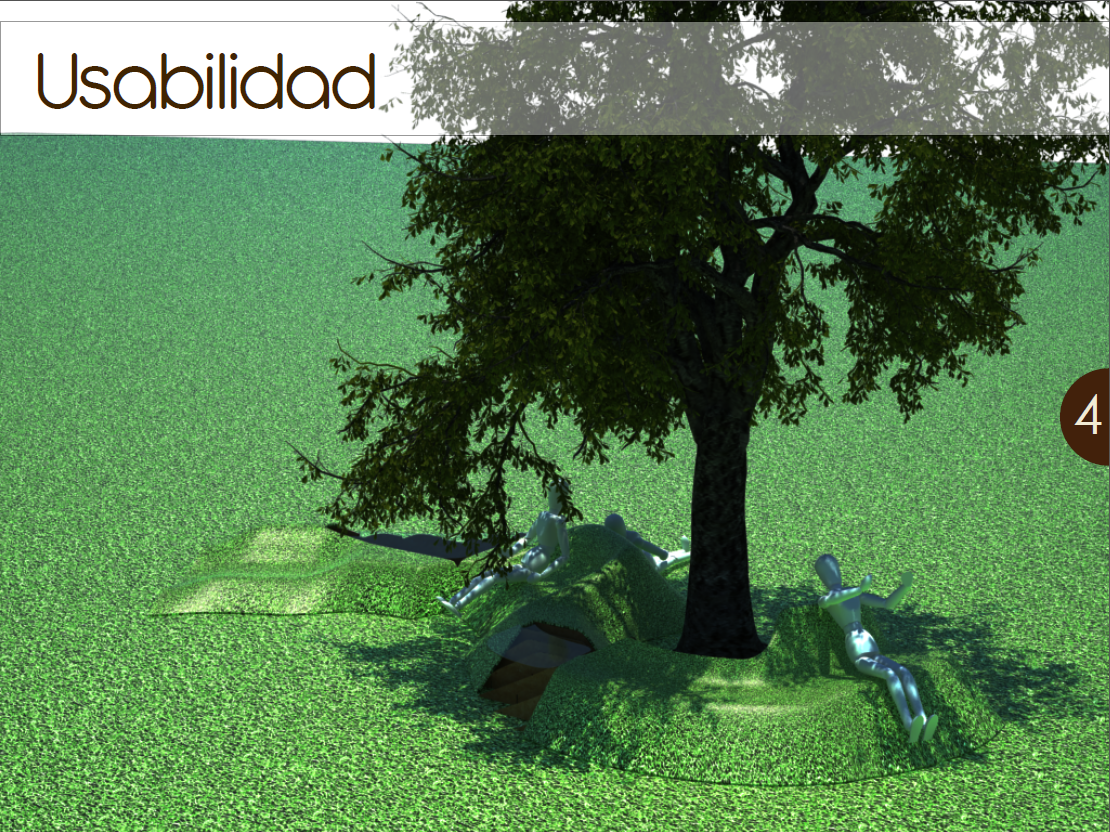

 Los usuarios cuentan con diferentes superficies, para poder interactuar con el objeto dependiendo de su necesidad, donde hay superficies para sentarse, recostarse dependiendo de la posición que el requiera.

 El lugar  de localización del proyecto juega un papel fundamental , ya que las sombras y la visualización por parte del usuario depende donde este este localizado

 Primero se genero un sweep  con unas curvas base ne rhinoceros, obteniendo una superficie base

Luego se realizo la estructura de Wafle por medio de la división de la superficie base

 Generando unas curvas que se convirtieron en planos y luego fueron extruidas para tener el espesor del material

la fabricación fue por medio del corte láser, el material fue cartón corrugado

Se tuvieron en cuenta la marcacion de las piezas para el posterior armado

Entrega Final - MILLA Alejandro Echeverry, Nathalia Florez, Luisa Perez

FINAL DISEÑO PARAMETRICO - MANDALA











La mandala es una configuración morfologica concéntrica que nos sirvío de inspiración , por la forma como funciona. En el centro es el inicio de la configuración donde espiritualmente se cree que esta la esencia del ser y este se va expandiendo al espacio y al contexto... así como nuestro mobiliario quiere que las personas que estén en el se integren y puedan relajarse, tener un tiempo de relajarse en el nueva zona verde que se abrio en la universidad icesi, entre los bloques g y f.









































Generación del arco base, división en puntos y localización de superficies entre los puntos del arco y el centro.









Adquisición de las curvas laterales. Se escala la parte superior de cada curva y se proyectan sobre las superficies ya creadas. Finalmente se extruyen.





Adquisición de la curva del asiento, se escala ncada curva en el eje x. Se proyecta en las superficies y se extruye.



 Sobre el plano medio se proyecta otra curva lateral y se extruye. Este plano tambien cumple la función de reflejar las geometrías ya hechas.









Finalmente se adquieren las piezas horizontales, se extruyen y se mueven a la posición necesaria.
